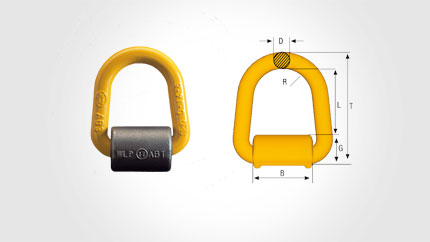

Navařovací jednokozlíkové body WLP
| Označení | dov. tahová síla** daN (kp) při úvazu |
Nosnost* t při zvedání |
Rozměry v mm | Hmotnost cca. kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B | D | G | H | L | R | T | ||||
| WLP-1-8* | 2000 | 1 | 50 | 14 | 27 | 38 | 55 | 24 | 105 | 0,5 |
| WLP-3-8* | 6000 | 3 | 58 | 17 | 34 | 48 | 57 | 29 | 120 | 0,9 |
| WLP-5-8* | 10000 | 5 | 64 | 22 | 43 | 61 | 74 | 33 | 154 | 1,7 |
| WLP-8-8 | 16000 | 8 | 63 | 26 | 50 | 72 | 93 | 42 | 165 | 2,8 |
| WLP-15-8 | 30000 | 15 | 86 | 33 | 70 | 90 | 106 | 50 | 205 | 6 |
Montážní pokyny
- Rovná svařovací plocha musí být vhodná pro zachycení plánovaných sil a musí být zbavena barvy, olejů a mastnot.
- Svařování musí být prováděno pouze atestovanými svářeči podle EN 287-1.
- Pro svářečské práce platí ustanovení podle DIN EN 25817, příp. DIN 15429.
- Pomocí v navařované části umístěného a chráněného pera je zajištěna požadovaná vzduchová mezera pro umístění podkladové vrstvy podloženého svaru.
- Svařování – přídavný materiál pro svařování Ruční obloukové svařování – kořenový svar a koutový svar stejnosměrným proudem podle DIN EN 499 MAG - M drátová elektroda 1,0 podle DIN EN 439 např. 440 E35 G35 22 H15 2 M G3 Si1
- Volba místa montáže (přivaření) musí umožňovat bezpečnou obsluhu závěsných bodů.
Důležité upozornění
Nesprávná montáž a použití v rozporu s uvedenými pokyny a platnými normami může vést k úrazům.
Nesmí se svařovat červený tepelně zušlechtěný závěsný třmen.
*WLP-1-5 s perem
